ICS - Az univerzális, kéthéjú fémkémény rendszer

ICS

Az ICS rendszer tökéletes választás, ha szerelt kéményről van szó! A Schiedel ICS saválló, duplafalú fémkémény folyamatos hőszigeteléssel. Ipari és lakossági felhasználásra is egyaránt megfelel. Füstgáz-rendszerként, azaz függőleges és vízszintes vezetés esetén is magabiztos! Felszerelhető épületek belsejében, illetve a külső falra vagy akér saját teherhordó szerkezetre.

Kapcsolatfelvétel

Kiemelt termékinformációk

Az ICS egy duplafalú, rozsdamentes acél füstgáz elvezető rendszer folyamatos hőszigeteléssel, praktikus elemes kivitelben és csekély össztömeggel. Ez az innovatív szerelt fémkémény rendszer minden tüzelőanyaghoz alkalmas, legyen az gáz, olaj, pellet, hasábfa vagy más biomassza. Az ICS rendszer használható száraz vagy nedves üzemmódban: kondenzációs, valamint huzat hatása alapján működő és túlnyomásos üzemelésre is alkalmas.

Gyorslinkek

Energiahatékony
Alkalmazási területek
Egyszerű telepítés és biztonságos működés
Garantált minőség

Energiahatékony

Az ICS kéményrendszert folyamatos hőszigetelés jellemzi. A Superwool szigetelés hatékony és minőségi tulajdonságait magasabb üzemi hőmérséklet mellett is megtartja. A hőszigetelés és a belső falvastagság, egyedi igényre különböző vastagságban is rendelhető.

Alkalmazási területek

A Schiedel ICS jóval több, mint egy csillogó díszítő elem az épületen. Magában ötvözi a tetszetős formát és a korszerű technológiát. Optimális választás utólagos kéményként szerelve is, például családi és egyedi kéményes sorházakhoz, télikertekhez és ipari, kereskedelmi illetve egyéb, nem lakócélú épületekhez. Az ICS rendszer használható huzat hatása alapján működő és túlnyomásos üzemmódban egyaránt. Nedvességre érzéketlen, ezért a kondenzációs berendezésekhez is alkalmas, ugyanakkor száraz üzemre - például egy fatüzeléses kandallóhoz - is tökéletes választás.

Egyszerű telepítés és biztonságos működés

A tokok és kapcsoló elemek csatlakozási rendszere és a bilincsek gyors és biztonságos szerelést tesznek lehetővé a dupla csavaros csatlakozásnak köszönhetően. Az építkezésen nincs szükség hőszigetelési vagy hegesztési munkára. A kémény gyorsan és egyszerűen megépíthető padlóra, falra vagy közvetlenül a tűztérre. Nincs szükség alapozásra. Csekély a helyigénye és a tömege.
A szerelést és a kéményátvételt követően azonnal üzembe helyezhető.

Garantált minőség

Az ICS rendszer gyártása során a hangsúlyt kizárólag a legmagasabb minőségű anyagok és a precizitás használatára helyezzük. A béléscső végig tompahegesztett és rozsdamentes acélból készül. Ez védelmet nyújt a korrózió ellen. A koromtűz esetén is tartósan ellenálló. Az ICS kémény külső csöve fényes, inox felületű. Ezért 10 évig garantáljuk a rendszer működőképességét.
Anyagminőség: 1.4301 nemesacél külső cső, 1.4404 nemesacél béléscső

Képgaléria

További érdekes tartalmak

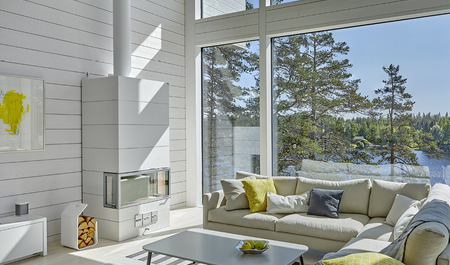

Permeter a színes kéményrendszer

A PERMETER kéménynél az épülethez, vagy a belső térhez legjobban illő szín választható.

Permeter termékoldal

ICS 5000 - H1 nyomásosztály esetén

Tökéletes minden ipari alkalmazáshoz 5000 Pa túlnyomásig.

ICS 5000 termékoldal

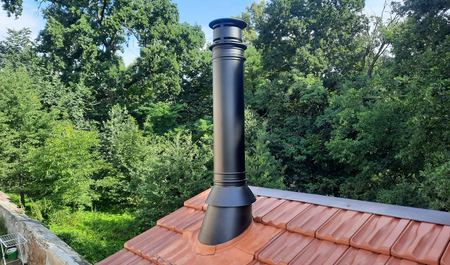

Tetőátvezető

Egyszerű, gyorsan szerelhető és nem tartalmaz egészségkárósító anyagokat.

Wakaflexes tetőátvezető

Műszaki részletek és szolgáltatások

Tudjon meg többet az ICS kéményről. Bemutatjuk a rendszer felépítését, a részletes műszaki adatait illetve az extra szolgáltatásokat. Ezen az oldalon megtalálja a termékről szóló szórólapok, teljesítménynyilatkozatok és a szerelési útmutató letöltési linkjét is.

Nagyítás-kicsinyítés

A rendszer felépítése

A kéthéjú ICS egy inox külső és egy nemesacél belső csőből áll, melyek között hőszigetelés van. Ez a kémény egyaránt használható száraz (FE), nedves üzemű (FU), kondenzációs, valamint huzat hatása alapján működő és túlnyomásos üzemelésre. Az ICS füstgáz-rendszer megfelel a gáz- olaj- és szilárd tüzelőanyagos üzemeléssel szemben támasztott összes követelménynek. Az elemek tokos csatlakozással illeszkednek, melyeket bilincsekkel kell rögzíteni. Túlnyomásos üzem esetén (max. 200 Pa és max. 200°C füstgáz-hőmérséklet) a belső csöveket speciális tömítőgyűrűvel szükséges kiegészíteni.

A Schiedel ICS kéményrendszer épületen belüli, illetve a külső falra történő felszerelése egyaránt lehetséges.
A szerelt kéményrendszer kivitelezésének előfeltétele a megfelelő telepítési hely, valamint a megfelelő számú és pozíciójú falbilincs, illetve az esetleges közbenső tartóelem(ek) megléte. Meg kell határozni a tisztítóajtók helyét és a füstcső csatlakozás magasságát, irányát és a bekötés szögét (90°, 85°, 45°). Az illetékes területi kéményseprővel egyeztetni kell a tisztítóajtók számát és helyét. A méretezést az MSZ EN 13384 európai szabvány szerint kell elvégezni. Ha fennáll a lehetősége a kéményrendszer üzemelés közbeni megérintésének, akkor a védelemről az MSZ EN 563 szerint gondoskodni szükséges.

Műszaki adatok

Alapadatok (méretek, súly stb.)
Átmérő (belső)	80 - 700 mm
Átmérő (külső)	130 - 750 mm
Falvastagság átmérőnként (belső)	0,5 - 1,0 mm
Szigetelés vastagsága átmérőnként	25 / 50 mm
Falvastagság átmérőnként (kívül)	0,5 - 0,7 mm
Átmérőnkénti súly	4,4 - 22,4 kg/m

Alkalmazás
Füstgáz hőmérséklete (száraz üzem)	≤ 600 °C
Anyag (béléscső)	Anyagminőség.: 1.4404
Anyag (szigetelés)	ásványi rost
Anyag (külső héj)	Anyagminőség.: 1.4301
Hőállóság (m²k/w) szigetelés vastagságával	0,37 - 0,56 m²K/W

Általános termékjellemzők
Üzemmód	Száraz üzem, Nedves üzem, Huzat hatása alatti (N), Túlnyomás (P-H)
Helyiség levegőtől független	nem
Bekötés (egy vagy több)	egyedi, több
Alkalmas passzív házra	Nem
Fűtési mód	Kondenzációs technológia, Alacsony üzemi hőmérsékletű, Hagyományos fűtési technológia

Prospektusok, letölthető dokumentumok

ICS általános prospektus

PDF (2.11 MB)

Adatlap kéményméretezéshez - szerelt kémények esetében

PDF (0.29 MB)

Műszaki adatlap ICS

PDF (0.06 MB)

Építési, szerelési útmutató ICS

PDF (2.11 MB)

Teljesítménynyilatkozat ICS25

PDF (0.08 MB)

Teljesítménynyilatkozat ICS50

PDF (0.08 MB)

Tervezési segédlet Schiedel kéményekhez

PDF (18.41 MB)

Ügyfélspecifikus szolgáltatások

A termékminőség, a biztonság, a megbízhatóság és az innovációs erő, valamint a jó ár-érték arány mellett a vevői elégedettséget jelentősen befolyásolja a szolgáltatási színvonal. Mindent megteszünk azért, hogy a lehető legjobb megoldást ajánljuk Önnek, legyen szó személyes egyeztetésről, telefonos vagy e-mailben küldött tanácsokról, információkról. Ügyfélspecifikus szolgáltatásaink szorosan összefonódnak a kiválóságra való folyamatos törekvéseinkkel. Az ICS kéményrendszerhez a következő szolgáltatásokat kínáljuk:

Online garancia rendszer

A garancia regisztrációs rendszer lehetővé teszi, hogy a megvásárolt Schiedel termékét közvetlenül beregisztrálja, és ezzel bekerüljön digitális nyilvántartási rendszerünkbe.

Online garancia regisztráció
