ICS - Det dobbeltveggede røykgassystemet i rustfritt stål

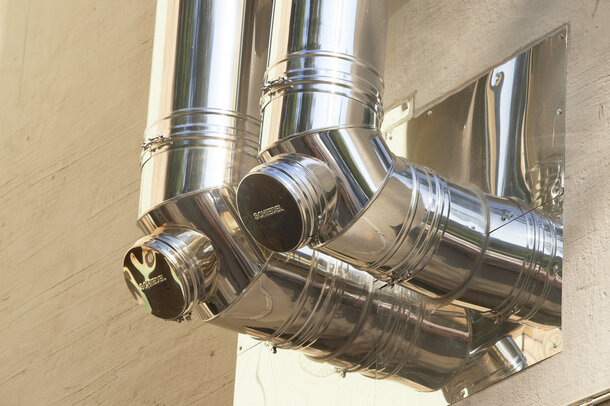

ICS på fasade

ICS

ICS er et dobbeltvegget røykgassystem i rustfritt stål med gjennomgående varmeisolasjon i en praktisk elementutforming og med lav totalvekt. Det innovative skorsteinssystemet egner seg for alle typer brensel og kan brukes med olje- og gasspeiser i både undertrykk og overtrykk.

TA KONTAKT

Høydepunkter

ICS er et dobbeltvegget stålpipesystem i rustfritt stål med gjennomgående varmeisolasjon i praktisk elementutførelse og lav totalvekt. Stålpipesystemet er egnet for bruk i varmesentraler samt bolig- og kommersielle flerbrenselinstallasjoner. Det kan benyttes med alle typer brensel, inkludert olje- og gassinstallasjoner, i både undertrykk og overtrykk. ICS kan ha en kontinuerlig driftstemperatur opptil 450 °C og tåler kortvarig belastning opptil 550 °C. Komponentenes utforming gjør systemet monteringsvennlig og godt egnet for effektiv installasjon.

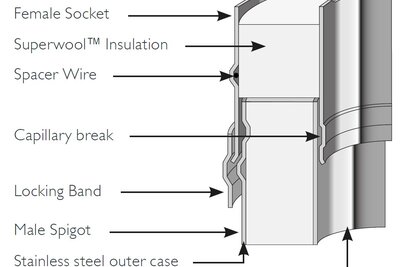

  • Enkelt push-fit skjøtesystem som sikres med låsebånd
  • Avansert korrosjonsbestandig konstruksjon, med lasersveiset innerrør i rustfritt stål 316L og yttermantel i rustfritt stål 304
  • Det eneste stålpipesystemet i rustfritt stål som har bestått den internasjonalt anerkjente GASTEC-korrosjonstesten
  • Skjøtesystemet øker stivheten i konstruksjonen og sikrer effektiv drenering av kondens i røykgassen
  • Utforming som hindrer at fukt trekkes gjennom skjøten.
  • Skjøteløsningen gjør det mulig med isolasjon langs hele stålpipesystemets lengde og som forhindrer varme punkter.
  • 25 mm Superwool™-isolasjon som holder røykgasstemperaturen stabil, gir bedre trekk ved oppstart og reduserer risikoen for kondens.
  • Lav temperatur på ytterrøret som bidrar til økt sikkerhet.
  • Monteringsmetoden gir innerløpet mulighet til å utvide og trekke seg sammen ved endringer av temperatur. Stålpipesystemet tåler temperaturene ved en sotbrann uten at skjøtene mister sin funksjon.
  • Utformingen av både innerløp og ytterrør gjør at delene enkelt kan settes sammen på en trygg måte.

Peisovner, biomasseapparater og åpne ildsteder

Bolig- og næringsbygg

Naturlig trekk og kondenserende systemer

Olje-, gass- og biomassebaserte varmesentraler

ICS Pluss

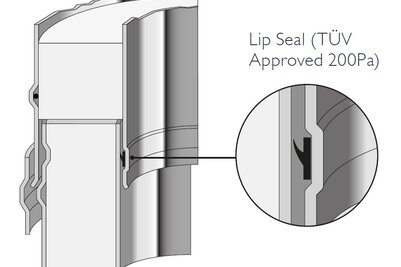

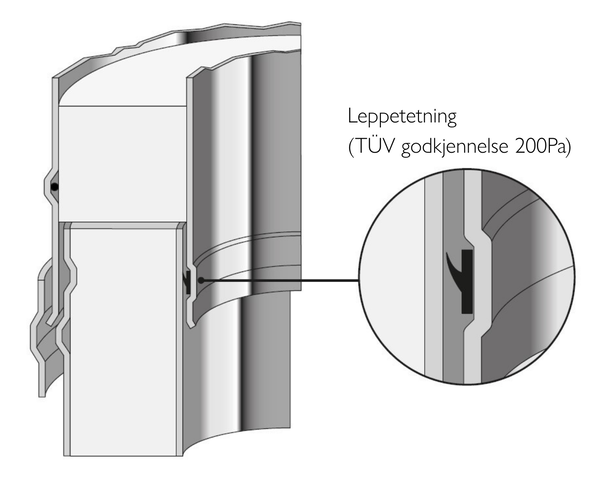

ICS Plus er en variant av ICS-stålsystemet der hver komponent med hannene i innerløpet er utstyrt med en integrert leppetetning (se illustrasjon nedenfor). Tetningen gir et kontinuerlig tett system og muliggjør drift med overtrykk.

Løsningen er utviklet for moderne kondenserende gass- og oljefyrte varmeanlegg, og er dimensjonert for:

  • Kontinuerlig driftstemperatur opptil 200 °C
  • Kortvarig temperaturbelastning opptil 250 °C
  • Positivt trykk opptil 200 Pa ved apparatutløp

ICS Plus kombinerer fleksibiliteten i ICS-systemet med dokumentert tetthet og stabil ytelse i anlegg med lavere røykgasstemperaturer og høyere krav til tetthet til systemet.

Brannmotstandsklassifisering

Schiedel har gjennomført brannmotstandstester i henhold til den nyeste europeiske standarden EN 1366-13:2019 – Fire resistance tests for service installations, Part 13: Chimneys. Testene dokumenterer at det dobbeltveggede, isolerte stålpipesystemet ICS oppnår EI 120 i lukket konfigurasjon (type A).

Klassifiseringen gjelder både vertikale og horisontale føringer og bekrefter at systemet opprettholder både funksjon og isolasjon i minimum 120 minutter ved branneksponering.

Schiedel er den første skorsteinsprodusenten i Europa som har testet og dokumentert brannmotstand i henhold til denne oppdaterte standarden for skorsteiner.

Referanseprosjekter

ICS 5000 pipe på bygning

Utskifting av røyk- og avgasssystem ved Oslo Lufthavn

Ved Oslo Lufthavn ble et eksisterende røyk-og avgasssystem ved Burger Kings skiftet med et Ei120-klassifisert stålpipesystem.
