Impianti fumari per Data Center
Sicurezza e continuità di servizio
Nei complessi ospedalieri, in cliniche e strutture sanitarie, nelle residenze sanitarie assistite (RSA), la progettazione degli impianti tecnologici risponde a criteri di ridondanza, massima sicurezza e continuità di servizio. Tra questi, le canne fumarie, i sistemi di evacuazione dei prodotti della combustione ed i sistemi di ventilazione rivestono un ruolo critico e multiforme:
- sistemi di riscaldamento e produzione di acqua calda sanitaria, centrali termiche
- generatori di vapore per la sterilizzazione
- gruppi elettrogeni di emergenza e di continuità
- vani filtro a prova di fumo REI secondo normativa antincendio
- impianti di scarico fumi che richiedono condotti resistenti al fuoco certificati EI 120
Un malfunzionamento o un errore di progettazione impiantistica in questi ambiti può compromettere la salute di pazienti ed utenti vulnerabili o bloccare attività sanitarie vitali, rendendo il ruolo della canna fumaria assolutamente rilevante e mission critical. La progettazione e l'installazione delle canne fumarie in ambito sanitario devono sottostare a una rigida combinazione di norme tecniche e antincendio, e costituisce pertanto una sfida ingegneristica multidisciplinare che unisce termodinamica, acustica, fluidodinamica e prevenzione incendi
Centrali termiche
A differenza di un normale edificio residenziale o commerciale, un ospedale o una struttura sanitaria ospita contemporaneamente diverse tipologie di combustione che richiedono canalizzazioni separate e specifiche:
Centrali Termiche a Condensazione - che lavorano a basse temperature di fumo (40-80°) ma con elevate percentuali di condensa acida. Richiedono condotti interni in acciaio inossidabile con guarnizioni a tenuta di pressione (Classe P1 o H1) e resistenza alla corrosione di classe W (umido).
Generatori di Vapore (sterilizzazione, lavanderie) - I cui fumi raggiungono temperature più elevate. Le canne fumarie devono essere progettate per resistere a shock termici e lavorare in regime di pressione positiva, garantendo la perfetta tenuta dei giunti.
A differenza di un normale edificio residenziale o commerciale, un ospedale o una struttura sanitaria ospita contemporaneamente diverse tipologie di combustione che richiedono canalizzazioni separate e specifiche:
Centrali Termiche a Condensazione - che lavorano a basse temperature di fumo (40-80°) ma con elevate percentuali di condensa acida. Richiedono condotti interni in acciaio inossidabile con guarnizioni a tenuta di pressione (Classe P1 o H1) e resistenza alla corrosione di classe W (umido).
Generatori di Vapore (sterilizzazione, lavanderie) - I cui fumi raggiungono temperature più elevate. Le canne fumarie devono essere progettate per resistere a shock termici e lavorare in regime di pressione positiva, garantendo la perfetta tenuta dei giunti.
Gruppi elettrogeni, GE, UPS
I gruppi elettrogeni di emergenza e di continuità entrano in funzione in caso di blackout e devono assicurare alimentazione continua sia per la salvaguardia di pazienti e dipendenti che per la tutela ed il funzionamento di apparecchiature estremamente costose e delicate
I fumi di scarico di gruppi elettrogeni presentano caratteristiche severe:
- Temperature elevate: richiesta classe di temperatura T600
- Alte pressioni: richiedono condotti certificati H1 (tenuta fino a 5000 Pa)
- Sollecitazioni meccaniche: Forti vibrazioni causate dai motori diesel, che richiedono normalmente l'installazione di giunti di dilatazione e compensatori flessibili, NON NECESSARI con i sistemi certificati Schiedel come ICS 5000
Scopri l'approfondimento:
I gruppi elettrogeni di emergenza e di continuità entrano in funzione in caso di blackout e devono assicurare alimentazione continua sia per la salvaguardia di pazienti e dipendenti che per la tutela ed il funzionamento di apparecchiature estremamente costose e delicate
I fumi di scarico di gruppi elettrogeni presentano caratteristiche severe:
- Temperature elevate: richiesta classe di temperatura T600
- Alte pressioni: richiedono condotti certificati H1 (tenuta fino a 5000 Pa)
- Sollecitazioni meccaniche: Forti vibrazioni causate dai motori diesel, che richiedono normalmente l'installazione di giunti di dilatazione e compensatori flessibili, NON NECESSARI con i sistemi certificati Schiedel come ICS 5000
Scopri l'approfondimento:
Filtri fumo REI 120
Nelle strutture sanitarie e ospedaliere, la gestione della sicurezza antincendio presenta peculiarità uniche e complessità nettamente superiori rispetto ad altre attività civili. La presenza di pazienti non autosufficienti, l'allettamento, la presenza di gas medicali e la necessità di garantire la continuità operativa di aree critiche (come sale operatorie e terapie intensive) impongono una strategia di esodo progressivo orizzontale o una protezione totale delle vie di fuga verticali. In questo contesto, i vani filtro a prova di fumo REI 120 rappresentano veri e propri "baluardi" per la salvaguardia della vita umana e la compartimentazione degli spazi.
Secondo la normativa italiana (dal DM 18 settembre 2002 per le strutture sanitarie fino al DM 3 agosto 2015 e successive modifiche del Codice di Prevenzione Incendi), il filtro a prova di fumo è un compartimento antincendio delimitato da strutture con specifica resistenza al fuoco, progettato per consentire lo smaltimento di fumo e calore verso l'alto e l'esterno tramite idonei condotti di ventilazione, ed impedirne al contempo il passaggio dei fumi verso le vie di esodo e fuga (es. scale protette o altri compartimenti).
Schiedel REI PANNEL è la soluzione testata e certificata per vani filtro a prova di fumo e condotti ramificati di tipo shunt
Scopri l'approfondimento:
Nelle strutture sanitarie e ospedaliere, la gestione della sicurezza antincendio presenta peculiarità uniche e complessità nettamente superiori rispetto ad altre attività civili. La presenza di pazienti non autosufficienti, l'allettamento, la presenza di gas medicali e la necessità di garantire la continuità operativa di aree critiche (come sale operatorie e terapie intensive) impongono una strategia di esodo progressivo orizzontale o una protezione totale delle vie di fuga verticali. In questo contesto, i vani filtro a prova di fumo REI 120 rappresentano veri e propri "baluardi" per la salvaguardia della vita umana e la compartimentazione degli spazi.
Secondo la normativa italiana (dal DM 18 settembre 2002 per le strutture sanitarie fino al DM 3 agosto 2015 e successive modifiche del Codice di Prevenzione Incendi), il filtro a prova di fumo è un compartimento antincendio delimitato da strutture con specifica resistenza al fuoco, progettato per consentire lo smaltimento di fumo e calore verso l'alto e l'esterno tramite idonei condotti di ventilazione, ed impedirne al contempo il passaggio dei fumi verso le vie di esodo e fuga (es. scale protette o altri compartimenti).
Schiedel REI PANNEL è la soluzione testata e certificata per vani filtro a prova di fumo e condotti ramificati di tipo shunt
Scopri l'approfondimento:
Condotti resistenti al fuoco EI 120
La sicurezza delle strutture sanitarie si basa sul principio del compartimentazione antincendio. La canna fumaria, attraversando verticalmente o orizzontalmente i vari piani e vani dell'edificio, rappresenta un potenziale vettore di propagazione dei fumi e del fuoco.
Per applicazioni di questo tipo sono necessarie canne fumarie certificate per la Resistenza al fuoco secondo la normativa specifica EN 1366 Parte 13: Camini, l'unica normativa specifica per canne fumarie e camini asserviti ad un apparecchio.
I sistemi Schiedel SUPER ICS e ICS 5000 sono certificati secondo EN 1366 Parte 13 con le seguenti classificazioni di resistenza al fuoco:
EI 120 in configurazione orizzontale
EI 120 in configurazione verticale
Scopri l'approfondimento:
La sicurezza delle strutture sanitarie si basa sul principio del compartimentazione antincendio. La canna fumaria, attraversando verticalmente o orizzontalmente i vari piani e vani dell'edificio, rappresenta un potenziale vettore di propagazione dei fumi e del fuoco.
Per applicazioni di questo tipo sono necessarie canne fumarie certificate per la Resistenza al fuoco secondo la normativa specifica EN 1366 Parte 13: Camini, l'unica normativa specifica per canne fumarie e camini asserviti ad un apparecchio.
I sistemi Schiedel SUPER ICS e ICS 5000 sono certificati secondo EN 1366 Parte 13 con le seguenti classificazioni di resistenza al fuoco:
EI 120 in configurazione orizzontale
EI 120 in configurazione verticale
Scopri l'approfondimento:

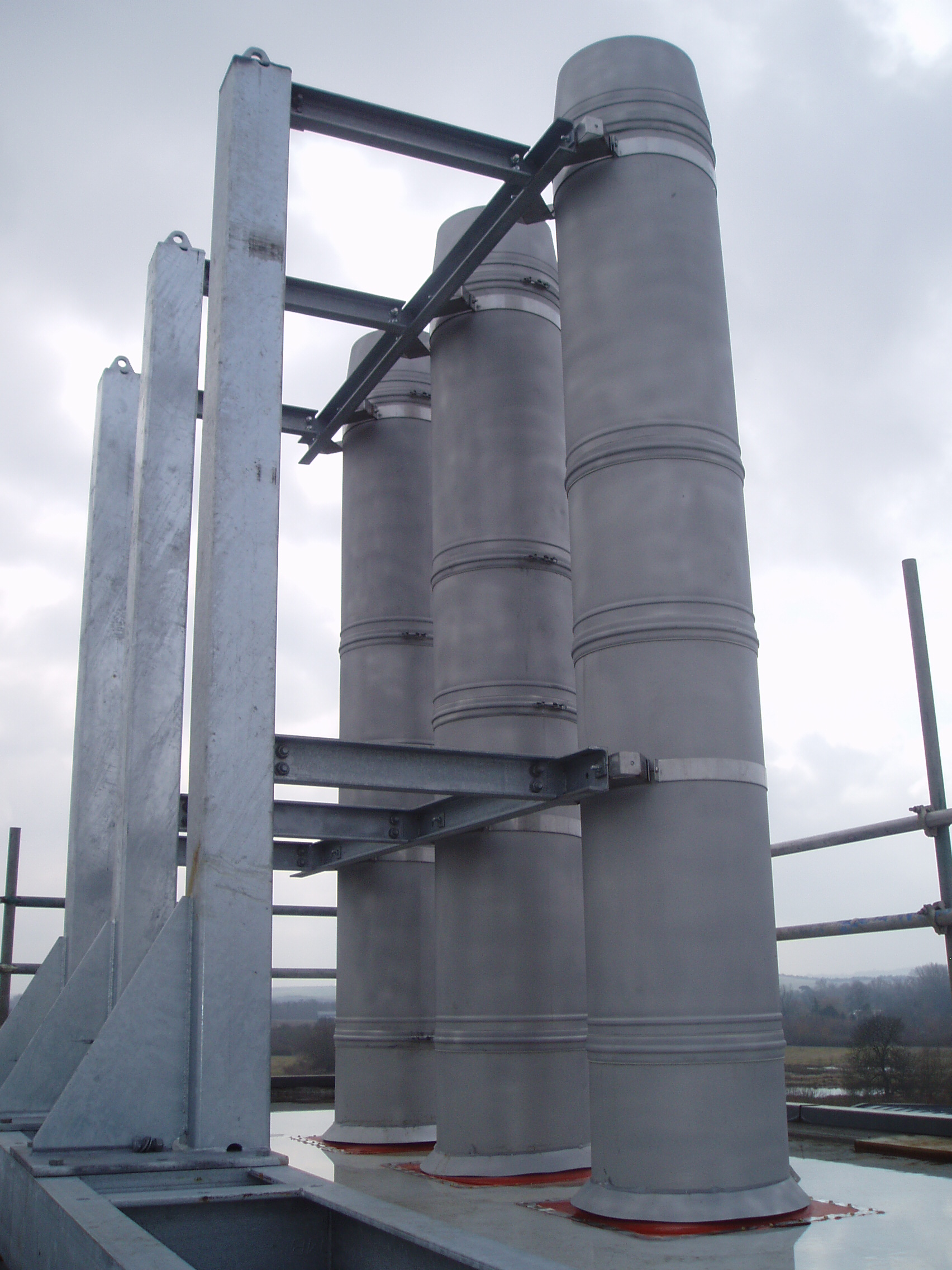

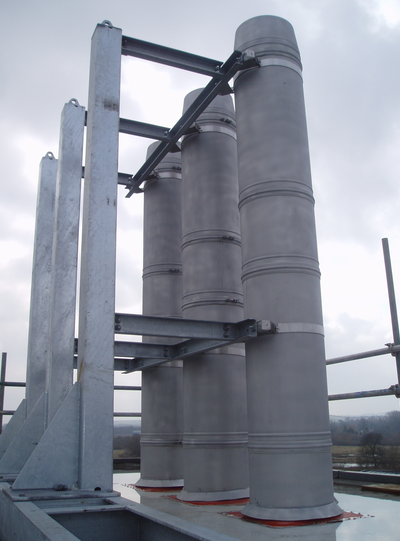

Galleria immagini
Video prodotto
Scopri il video di approfondimento sul sistema SCHIEDEL REI PANNEL, soluzione testata e certificata per sistemi completi di vani filtro a prova di fumo in configurazione singola o collettiva ramificata come previsto dal Codice Prevenzione Incendi.
Clicca e vai al video:
Le nostre realizzazioni
Regno Unito
Non Residenziale
Ospedale di Gartnavel

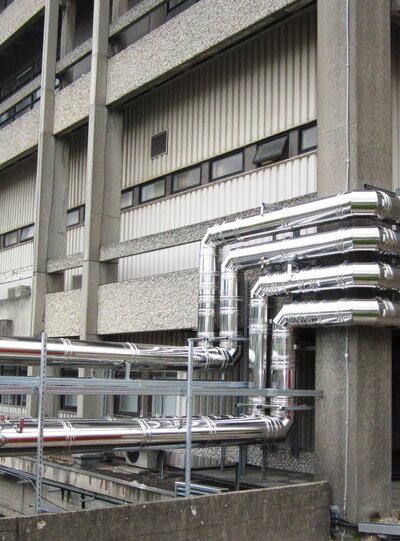

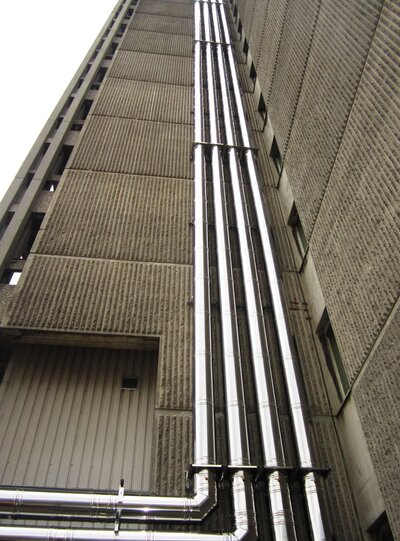

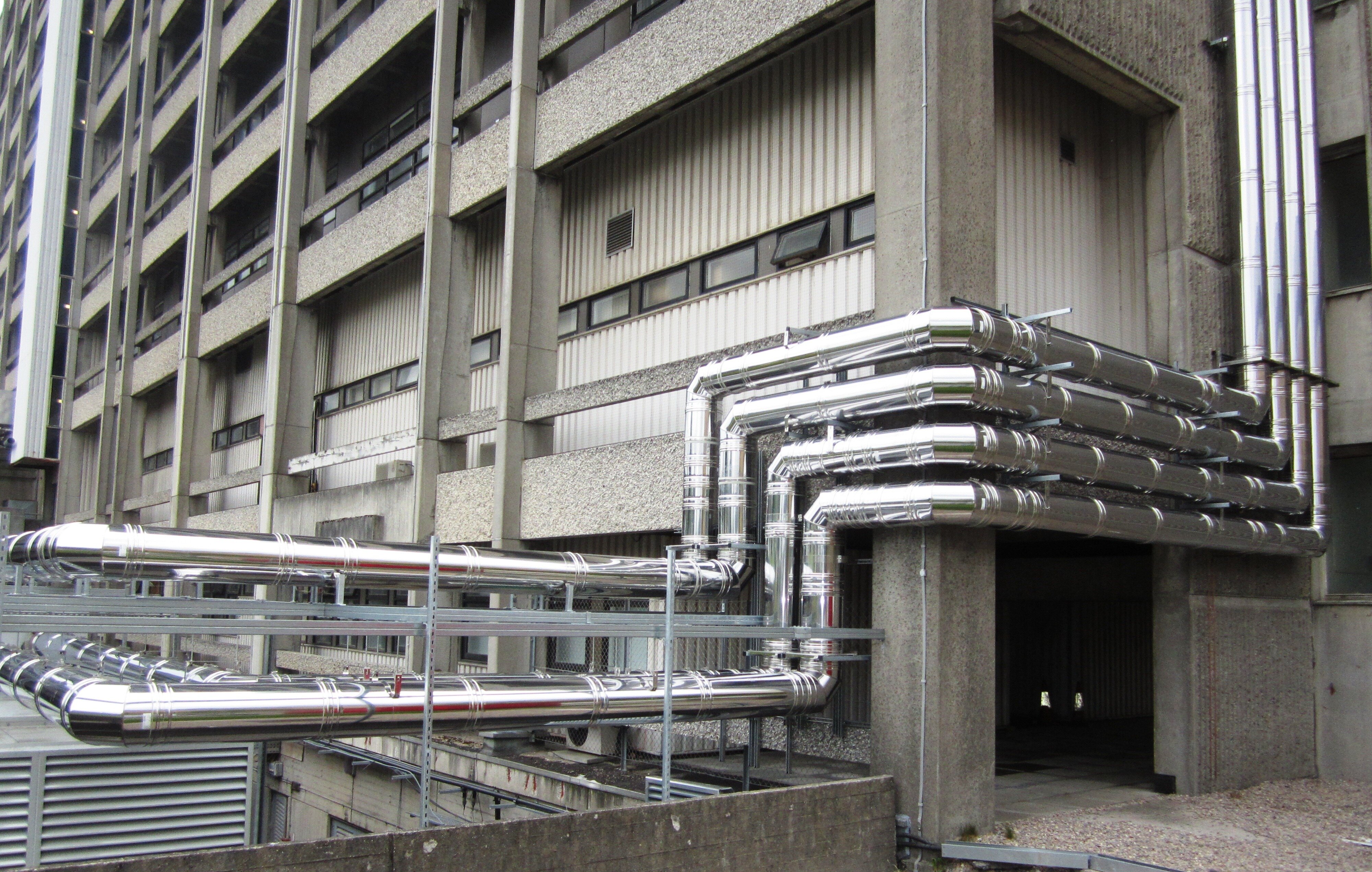

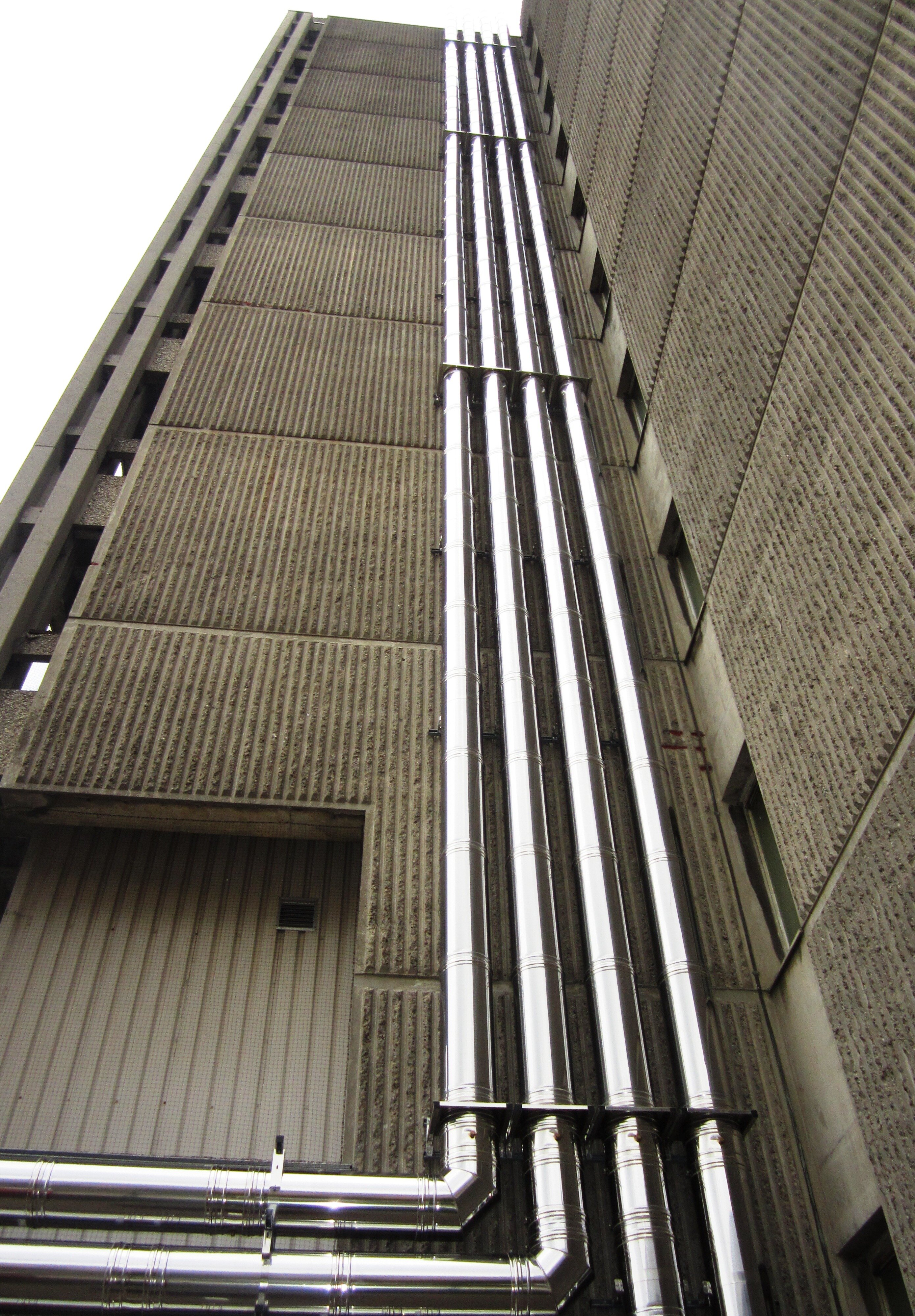

Fornitura e installazione di 4 sistemi camino Ø 450 asserviti ad altrettanti generatori Dieselec Thistle che forniscono energia di riserva all'ospedale. Gli scarichi sono stati collegati alle sale impianti containerizzate con una struttura che permetteva ai condotti orizzontali di correre parallelamente a coppie, in gruppi di due, uno sopra l'altro, prima di raggiungere l'edificio principale dove potevano essere sostenuti direttamente dall'edificio, correndo orizzontalmente e poi girando verticalmente prima di risalire fino al terminale dopo un percorso di 40 metri.
Regno Unito
Non Residenziale
Scottish Southern General Hospital

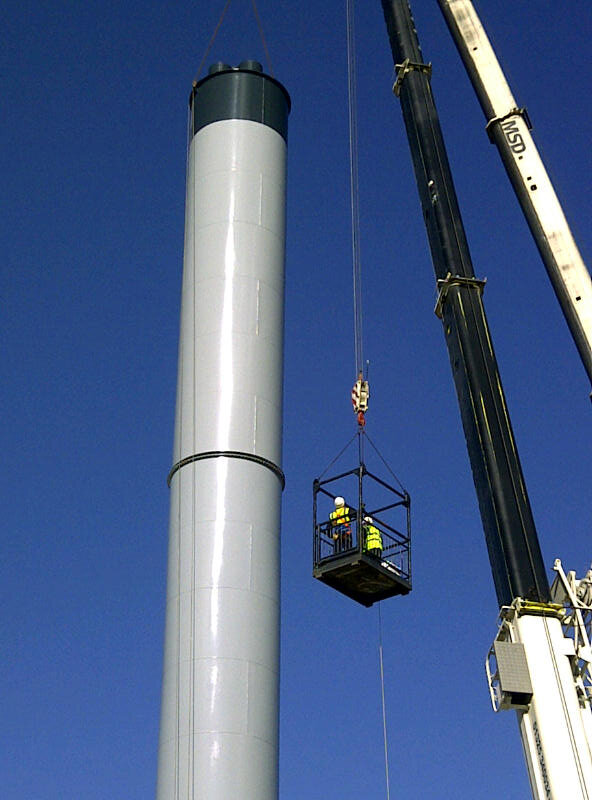

Il progetto prevedeva la fornitura e l'installazione di 22 sistemi camino in acciaio inox con un traliccio di supporto, a servizio degli impianti dell'Energy Center. Sia il traliccio che i camini sono stati calati con una gru attraverso un'apertura nel tetto dell'edificio, il che ha reso necessario organizzare la fornitura e il montaggio dei camini sulle basi delle sezioni del traliccio, in modo che entrambi fossero consegnati in loco in modo completo e puntuale per coordinare le manovre accessorie di noleggio della gru e del personale di movimentazione.
Regno Unito
Non Residenziale
Infermeria reale di Glasgow

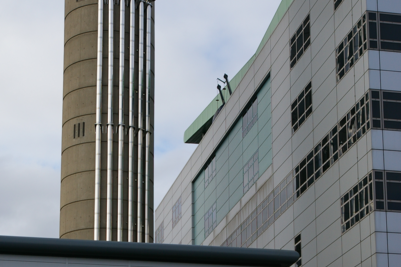

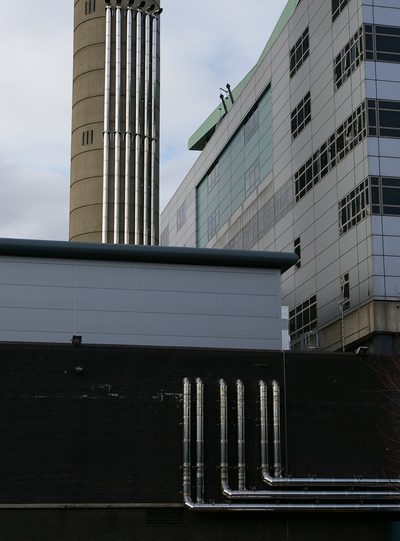

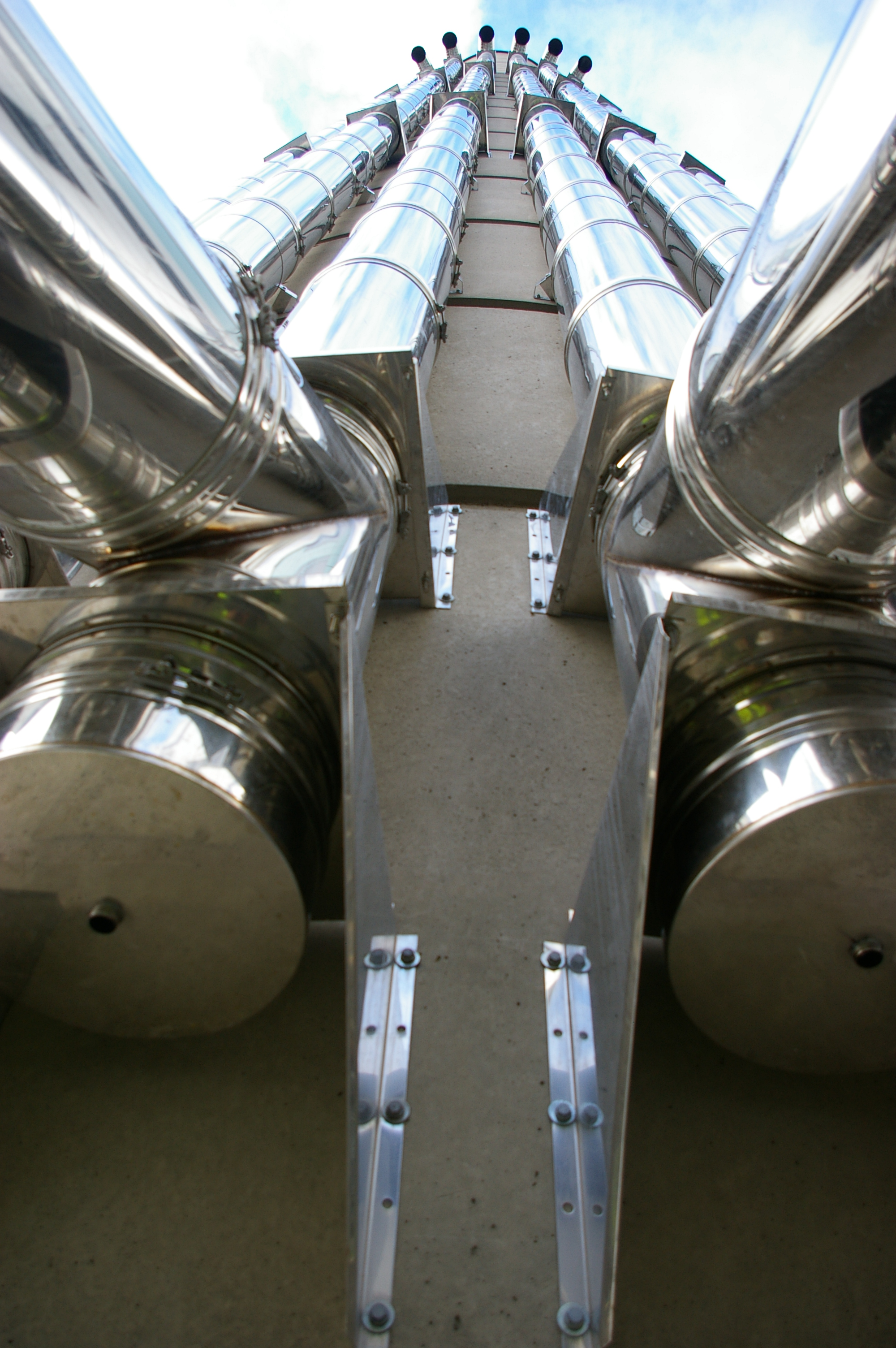

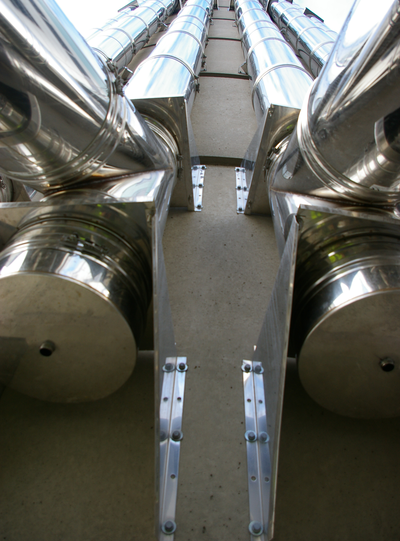

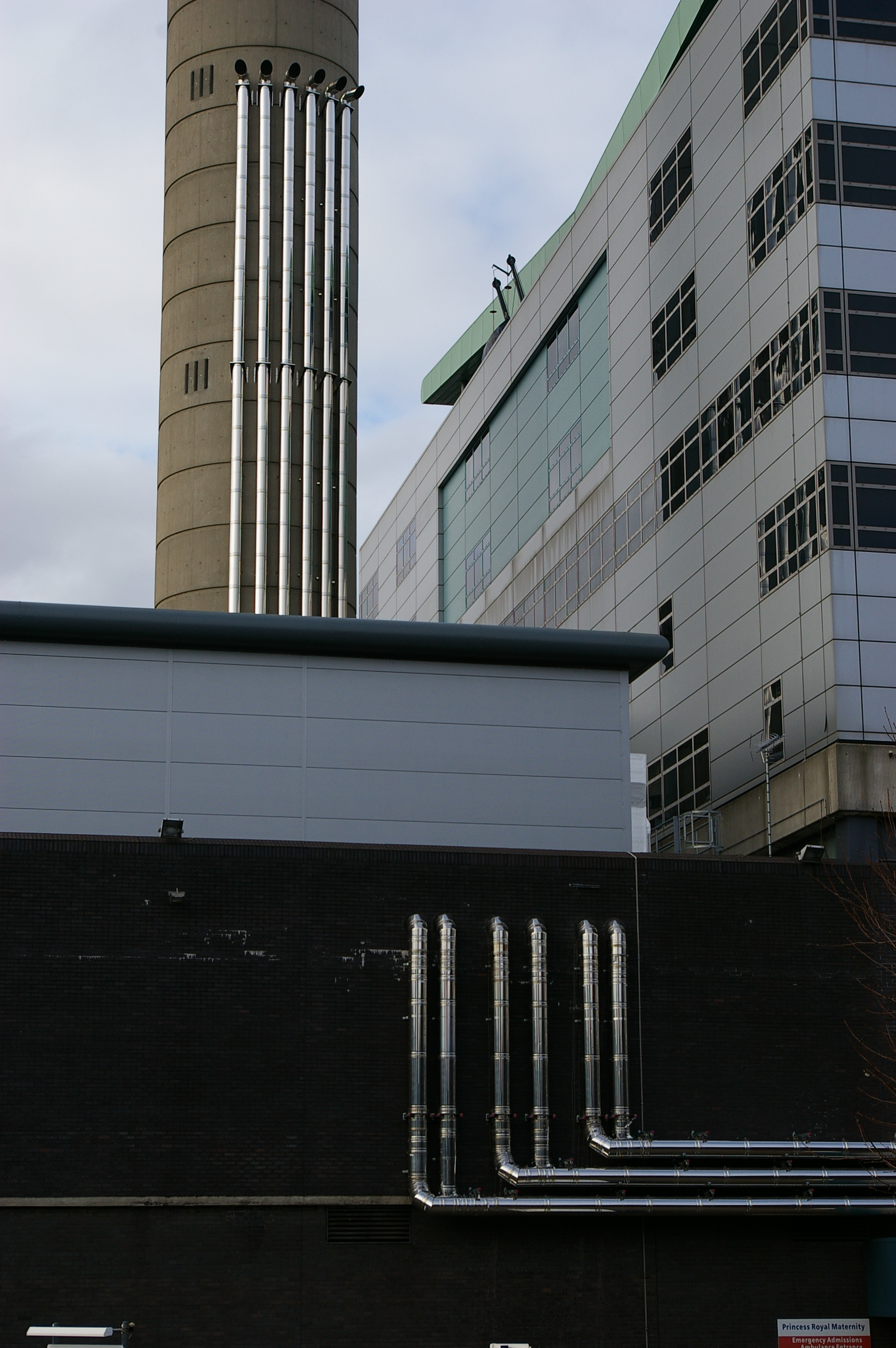

I condotti fumari dovevano correre orizzontalmente al di sopra dell'ingresso dell'edificio, prima di salire verticalmente per raggiungere il tetto e la centrale termica, da dove era necessario un ulteriore tratto orizzontale prolungato con supporto prima di trasformarsi in un tratto verticale principale a sua volta supportato da un pilastro esistente.
Germania
Non Residenziale
Ospedale di Amburgo

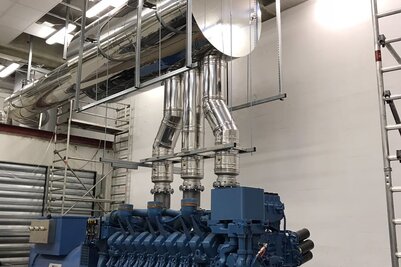

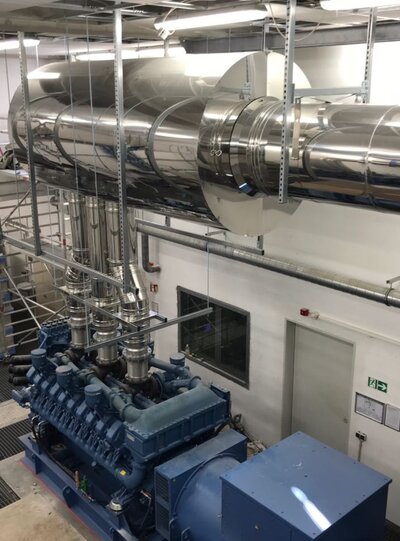

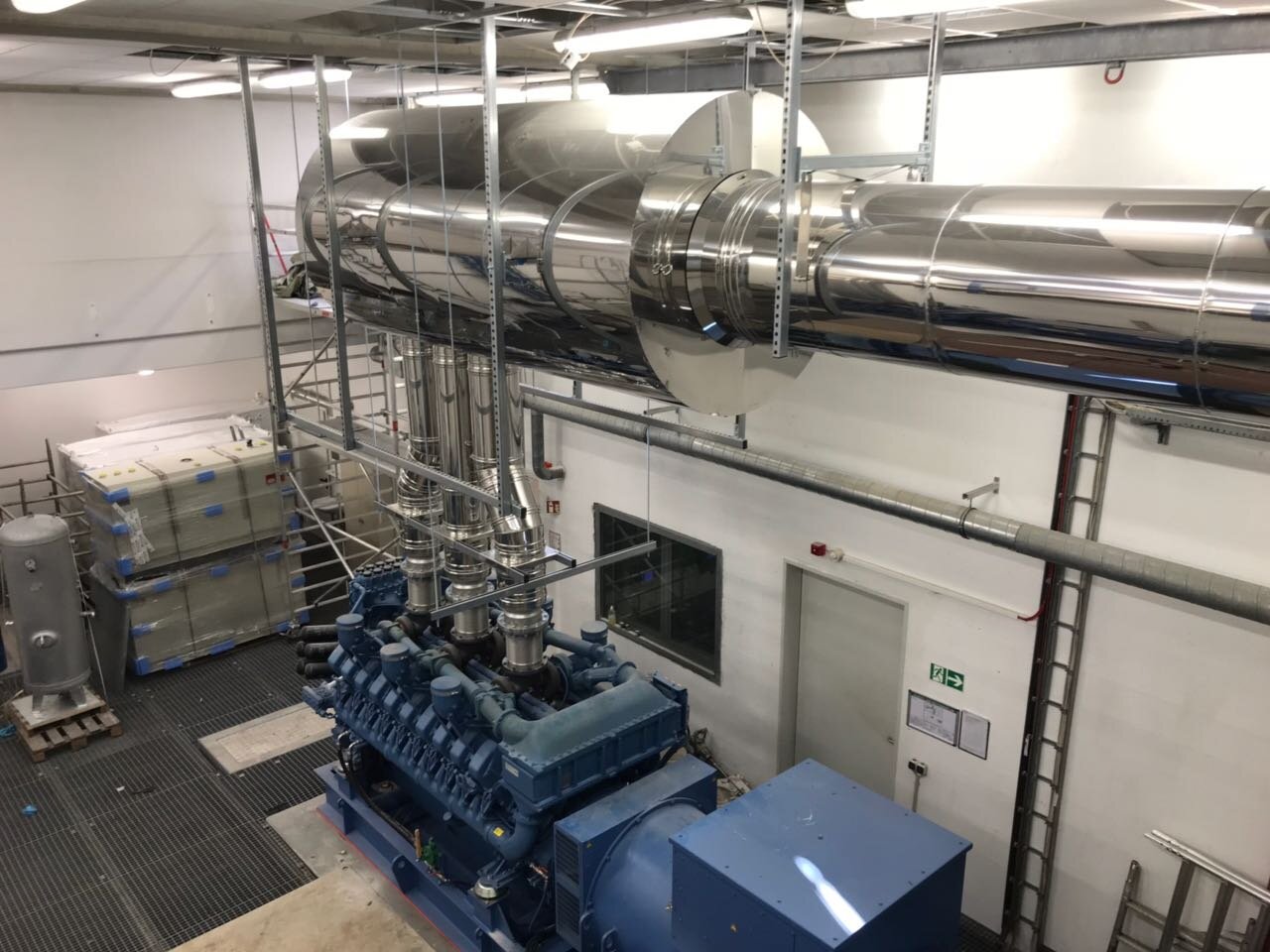

Il cliente è una grande struttura ospedaliera di Amburgo, i cui sistemi di alimentazione di emergenza hanno richiesto un consistente progetto di ampliamento e rafforzamento, in particolare per l'energia e la corrente destinate a chirurgia. Gli impianti di continuità destinati alle sale operatorie così potenziati avrebbero dovuto garantire che interventi ed operazioni chirurgiche salvavita potessero continuare senza anche in caso di interruzione di corrente primaria, assicurando quindi una capacità energetica sufficiente per la massima sicurezza dei pazienti e del personale medico. Nell'ambito di questo progetto, Schiedel ha fornito i sistemi di scarico dei fumi di combustione dei motori e dei gruppi elettrogeni nonché soluzioni di isolamento acustico per i nuovi generatori di emergenza alimentati a diesel.
