MULTI - Das Luftabgassystem für dezentrale Feuerstätten
Der MULTI ist ein Luft-Abgas-System zur Mehrfachbelegung von Gas-Etagenheizungen wie Brennwert- und Niedertemperatur-Feuerstätten in raumluftunabhängiger sowie raumluftunabhängiger Betriebsweise. Das System besteht aus Leichtbeton-Mantelsteinen und Keramikrohren. Wir haben für Sie alle Vorteile des Schornsteinsystems zusammengefasst:
Die Verbrennungsluft wird im Gegenstrom zum Abgas von der Mündung zur Feuerstätte transportiert und dadurch vorgewärmt. Somit werden Wärmeverluste von den Wohnräumen an den Luftschacht vermieden und der Wirkungsgrad der angeschlossenen Feuerstätten verbessert.
Die Verbrennungsluft wird im Gegenstrom zum Abgas von der Mündung zur Feuerstätte transportiert und dadurch vorgewärmt. Somit werden Wärmeverluste von den Wohnräumen an den Luftschacht vermieden und der Wirkungsgrad der angeschlossenen Feuerstätten verbessert.
Der MULTI ist speziell für den Einsatz in Mehrfamilienhäusern konzipiert. Er bietet die Option, mehrere Gasfeuerstätten an einen Abgassystem anzuschließen. Dabei ermöglichen die fein abgestuften Querschnitte des MULTIs eine genaue Anpassung an die Nennwärmeleistung der anzuschließenden Feuerstätten. Jede einzelne Therme der Etage ist uneingeschränkt betriebsbereit und kann individuell geregelt werden. Für den Anschluss an den MULTI werden ventilatorgestützte, raumluftunabhängige Gasfeuerstätten mit geschlossener Verbrennungskammer verwendet. Zudem erfolgt die Abgasführung ausschließlich durch den thermischen Auftrieb des Schornsteins und über das Verbindungsstück sowie das runde Schamotte-Innenrohr ins Freie.
Der MULTI ist speziell für den Einsatz in Mehrfamilienhäusern konzipiert. Er bietet die Option, mehrere Gasfeuerstätten an einen Abgassystem anzuschließen. Dabei ermöglichen die fein abgestuften Querschnitte des MULTIs eine genaue Anpassung an die Nennwärmeleistung der anzuschließenden Feuerstätten. Jede einzelne Therme der Etage ist uneingeschränkt betriebsbereit und kann individuell geregelt werden. Für den Anschluss an den MULTI werden ventilatorgestützte, raumluftunabhängige Gasfeuerstätten mit geschlossener Verbrennungskammer verwendet. Zudem erfolgt die Abgasführung ausschließlich durch den thermischen Auftrieb des Schornsteins und über das Verbindungsstück sowie das runde Schamotte-Innenrohr ins Freie.
Die Feuerstätte wird auf einfache Weise über ein konzentrisches Doppelrohr an den Zuluftschacht und Schornstein angeschlossen. Somit steht der baustellenseitigen Montage nichts im Wege.
Die Feuerstätte wird auf einfache Weise über ein konzentrisches Doppelrohr an den Zuluftschacht und Schornstein angeschlossen. Somit steht der baustellenseitigen Montage nichts im Wege.
Bei der Produktion des Systems MULTI wird Wert auf ausschließlich höchst qualitative Materialien gelegt. Konstruiert wurde das Luftabgassystem MULTI somit für den modernen Hausbau und ist ideal für Mehrfamilienhäuser.
Bei der Produktion des Systems MULTI wird Wert auf ausschließlich höchst qualitative Materialien gelegt. Konstruiert wurde das Luftabgassystem MULTI somit für den modernen Hausbau und ist ideal für Mehrfamilienhäuser.
Das Luftabgassystems MULTI ermöglicht den raumluftunabhängigen Betrieb von Gasfeuerstätten. Die geschlossene Bauweise der Kombination Zuluftführung, Feuerstätte und Abgaskamin gewährleistet, dass Abgase nicht in angrenzende Räume austreten können. Abgasbedingte Unfälle sind von vornherein somit ausgeschlossen.
Das Luftabgassystems MULTI ermöglicht den raumluftunabhängigen Betrieb von Gasfeuerstätten. Die geschlossene Bauweise der Kombination Zuluftführung, Feuerstätte und Abgaskamin gewährleistet, dass Abgase nicht in angrenzende Räume austreten können. Abgasbedingte Unfälle sind von vornherein somit ausgeschlossen. Außerdem liegt die Schornsteinmündung oberhalb der Zuluftöffnung. Sie ist von ihr durch die Abströmplatte des Kopfbauteils getrennt.
Abgas und Zuluft können sich dadurch nicht vermischen. Die Zuluft wird in dem von den konzentrischen Rohren gebildeten Ringspalt zur Feuerstätte und das Abgas im inneren Rohr zum Schornstein transportiert. Die Abgase strömen durch das profilierte Keramik-Innenrohr ins Freie.
Das Luftabgassystems MULTI ermöglicht den raumluftunabhängigen Betrieb von Gasfeuerstätten. Die geschlossene Bauweise der Kombination Zuluftführung, Feuerstätte und Abgaskamin gewährleistet, dass Abgase nicht in angrenzende Räume austreten können. Abgasbedingte Unfälle sind von vornherein somit ausgeschlossen.

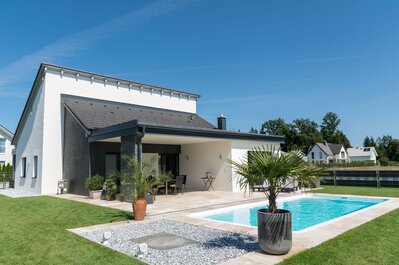

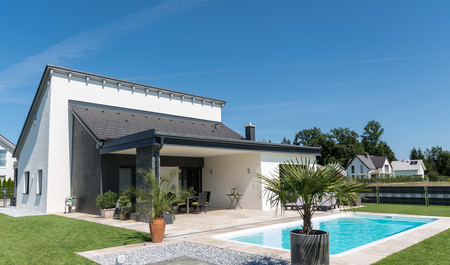

Kennen Sie schon unserern SEK? Das Schornsteinsystem ideal für den Fertigbau und serielles Bauen.
Doch nicht richtig für Ihre Anforderungen? Informieren Sie sich doch über unseren ABSOLUT - Der Energiesparschornstein für Feuerstätten aller Art.
Die Nutzung von Brennholz spart Millionen Tonnen CO2 ein und trägt maßgeblich zur Verringerung der Treibhausgase bei.
Erfahren Sie mehr über die Details und Services zum Schornstein- und Abgassystem MULTI, wie etwa den Aufbau, detailierte technische Daten oder passende Services. Ebenfalls haben Sie die Möglichkeit Flyer oder Broschüren über das Produkt herunterzuladen.
Das zweischalige Luftabgassystem MULTI wird auf einem AVANT Fertigfuß aufgebracht. Dieser enthält einen Putztüranschluss aus Keramik mit Revisionsverschluss und Druckausgleichsöffnung, sowie den Kondensatablauf. Den vorderen Abschluss bildet die Fußblende mit integrierter Putztür. In jeder Etage besteht nun die Möglichkeit eine Feuerstätte anzubringen. Dei Krönung des MULTIs erfolgt durch einen Schornsteinkopf der das Keramik-System abschliest.
| Basisangaben (Maße, Gewicht & Co.) | |
Wandstärke je Durchmesser (Innen) |
6 - 8 mm |
| Anwendung | |
Abgastemperatur (trocken) |
≤ 200 °C |
Material (Innen) |
Keramik |
Material (Außen) |
Leichtbeton |
Wärmedurchlasswiderstand je Dämmstärke |
0,003 - 0,007 m²K/W |
| Allgemeine Produktmerkmale | |
Betriebsweise |
Unterdruck (N), Überdruck (P/H) |
Raumluftunabhängig |
Ja |
Belegung |
Multi |
Passivhaustauglich |
Nein |
Heiztechnik |
Brennwerttechnik, Niedertemperaturtechnik |
Hinweise |
Die Umsetzung der Raumluftunabhängigkeit erfolgt nur durch einen Ringspalt oder einem nebenliegenden Schacht. |
